Ensaio de Continuidade Elétrica nas Armaduras – Prestação de Serviço

Ensaios de medição para se comprovar a eficácia de sistemas de proteção contra descargas atmosféricas (teste de continuidade do fio terra).

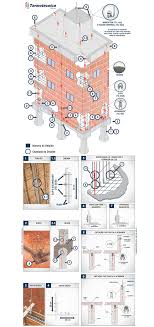

Ensaio de Continuidade Elétrica nas Armaduras de medição é  fundamental para se comprovar a eficácia do Sistemas de Proteção contra Descargas Atmosféricas (SPDA) estruturais, garantindo assim a continuidade elétrica em pilares, vigas e lajes.

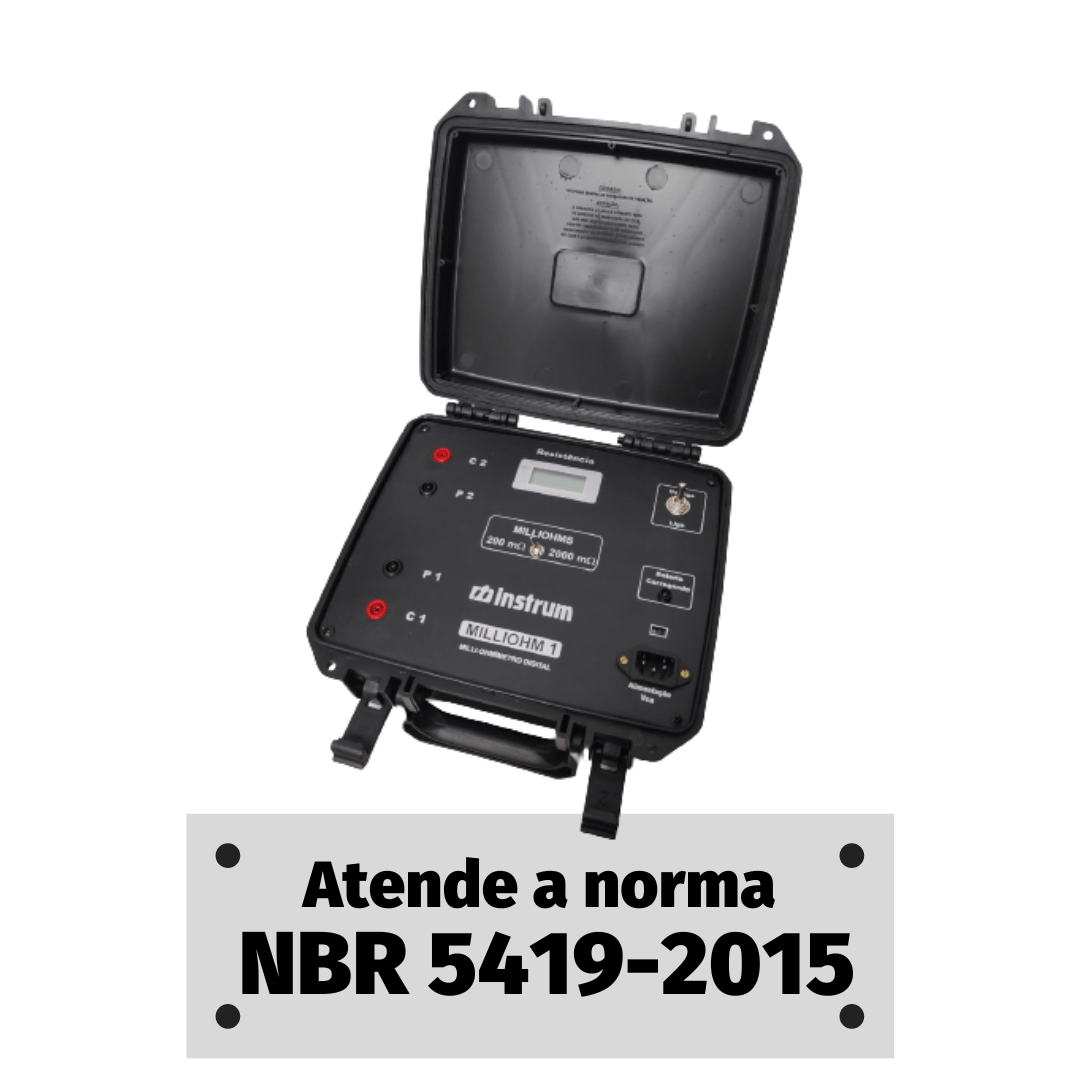

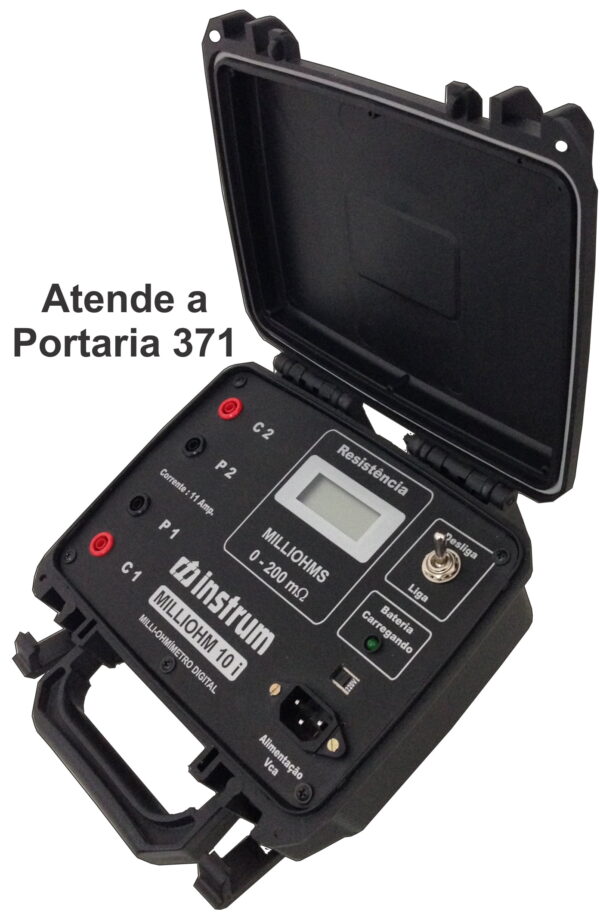

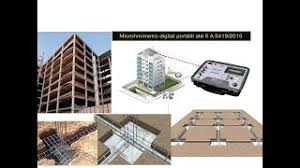

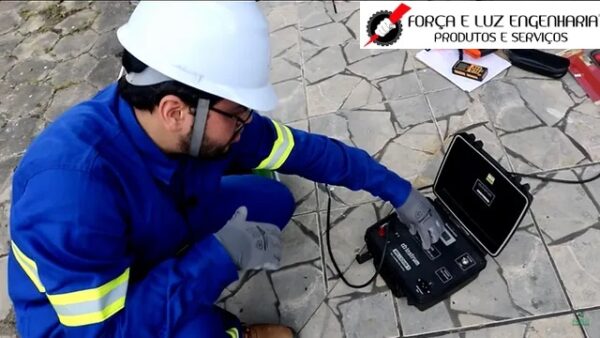

Por sua vez, a ABNT NBR 5419-3:2015, em seu Anexo F, descreve a metodologia de ensaio de continuidade elétrica de pilares e trechos de armadura na fundação, mas nem sempre é realizado pelo empreiteiro, utilizando medições da impedância das ferragens com a utilização de um microhmímetro.

A continuidade das armaduras, via ensaios, tem dois objetivos:

• Verificação da continuidade de pilares
• Trechos de armaduras da fundação.

Para edificações em construção, quando for acompanhado a execução e verificado o atendimento dos requisitos da norma (item 5.3.5), há que se realizar o registro por meio de documento técnico oficial (LAUDO TÈCNICO), incluindo fotos com a identificação dos locais, sendo dispensável a Primeira Verificação.

• Para os pontos no topo e base dos pilares, há que se remover, com ferramental adequado, a cobertura de concreto para expor a armadura de aço, de forma a permitir a fixação dos conectores de prova, limpando o aço (lixa) para conseguir melhor contato elétrico;

• Medições cruzadas, topo de um pilar contra base de outro pilar, devem ser realizadas para certificar a interligação entre pilares;

• Medições nas partes inferiores de pilares são necessárias para garantir continuidade da viga baldrame e trechos da fundação;

• Medições em trechos intermediários dos pilares devem ser feitos para eventual verificação de descontinuidade na armadura;

• Continuidade será aceitável se os valores medidos para trechos semelhantes forem da mesma ordem de grandeza e inferior a 1Ω;

• Todos os pilares a serem ligados na captação devem ser verificados individualmente;

• Para edificações extensas (P>200m), se pelo menos 50% do total de pilares tiver medidas na mesma ordem de grandeza e inferir a 1Ω, o número de medições pode ser reduzido.

• Deve ser realizada após a instalação do sistema;

• A medição deve ser feita entre o ponto mais alto da captação e o aterramento, preferencialmente no BEP;

• O valor máximo permitido é 0,2Ω.
